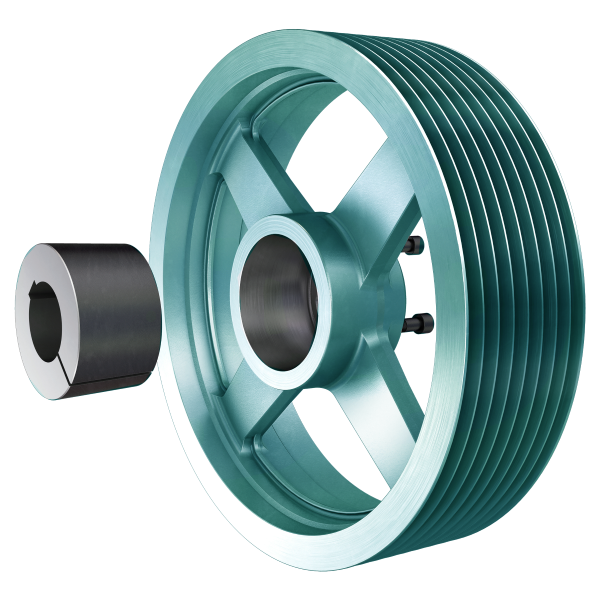

Importance du sens du cône de la douille Magic-Grip-T®

Pour le montage :

le système Magic-Grip-T® permet d'abord de placer sur l'arbre, la douille légère et facile à manier, et de la situer à la bonne position axiale.

Présenter ensuite la poulie en la centrant sur le cône de la douille.

C'est le sens du cône qui est l'avantage fondamental, que seule la douille Magic-Grip-T® présente.

Pour le démontage :

le sens du cône de la douille permet de démonter d'abord la poulie, sans avoir à décoller la douille de l'arbre.
Seule reste à enlever la douille : opération simple, même en présence de l'inévitable corrosion de contact, l'arbre étant par ailleurs souvent encrassé et oxydé du fait du milieu ambiant. Actuellement, le système Magic-Grip-T® est le seul à pouvoir assurer ce montage à 100% efficace sans détérioration. D'où un gain de temps appréciable.

GRANDE EFFICACITE DU BLOCAGE EN POSITION
L'avantage de pouvoir monter la douille sans la poulie (élargir la fente à l'aide d'un tournevis) permet de choisir un ajustement serré douille-arbre et donc d'utiliser intégralement le couple de serrage des vis pour le coincement des cônes, et non pour la fermeture préalable de la douille fendue sur l'arbre.
La répartition uniforme de l'effort axial sur tous les filets des vis de fixation assure une utilisation optimale de celles-ci lors du montage et du démontage de la douille.
La parfaite symétrie angulaire des trous de serrage et leur position, par rapport à la fente et à la rainure de clavette, procurent la meilleure répartition possible des efforts et des contraintes dans la douille.
Le serrage de la douille sur l'arbre est tel qu'une clavette n'est pas indispensable.

ALIGNEMENT AISE DES POULIES
Dans les poulies Magic-Grip-T®, côté collet machine, la jante et la douille sont toujours dans le même plan, facilitant ainsi un alignement correct des poulies.

FACILITES DE DEMONTAGE DES POULIES
Les filets des vis ne subissant pas d'efforts de cisaillement, ils ne sont donc pas marqués par l'effort dû au couple à transmettre. Ces vis peuvent ainsi être démontées sans difficulté et revissées dans les trous de démontage sans problème. D'une manière générale, les vis peuvent toujours être réutilisées. Ces vis normalisées et métriques permettent leur remplacement aisé en cas de perte. Dans tous les cas, deux trous taraudés symétriques permettent l'utilisation de ces deux vis pour le démontage.

AVANTAGES DES POULIES Magic-Grip-T®
La forme des poulies Magic-Grip-T® est étudiée pour un service optimum en toute sécurité, permettant l'utilisation de courroies à très hautes performances.

• La fonte réalisée par notre fonderie intégrée répond aux spécifications du label de qualité délivré par le syndicat général des fondeurs de France.
• L'usinage des poulies, facteur essentiel pour la durée de vie des courroies, fait l'objet de soins spéciaux: le respect des tolérances et le fini de surface des gorges assurent aux courroies une distribution uniforme de la charge et une usure minimale.
• Le profil des gorges est conforme à la norme ISO 4183.
• Les gorges des poulies peuvent recevoir indifféremment des courroies de sections étroites ou classiques.
