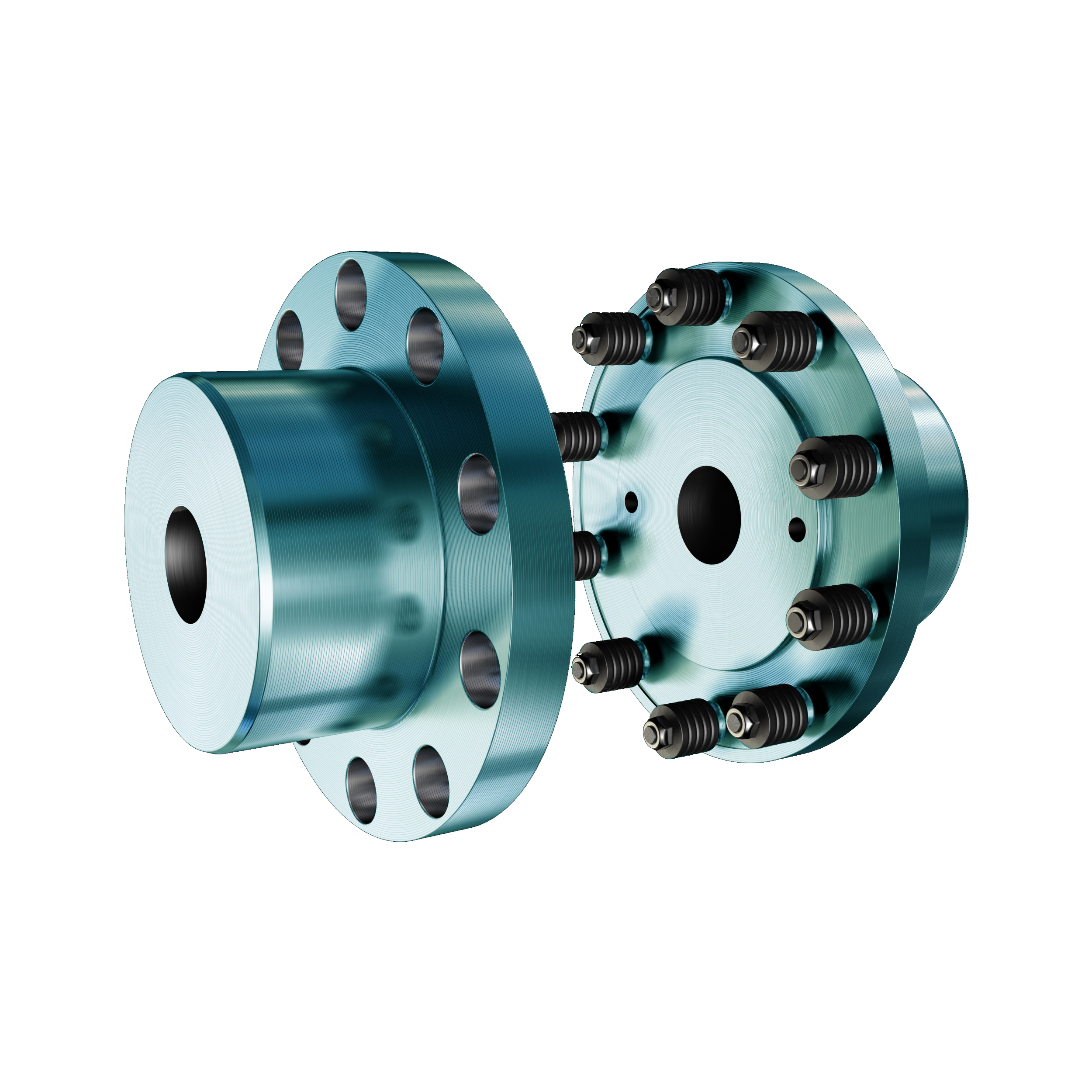

L'accouplement PENCOflex se compose d'un plateau femelle et d'un plateau mâle sur lequel sont montés des broches munies de douilles en caoutchouc. Les deux plateaux sont en fonte. Les broches, en acier rectifié, sont de forme cylindrique jusqu'à la taille 460. Leur fixation axiale est assurée par un circlips et un écrou pour les tailles 145 à 200 et par deux circlips pour les tailles 235 à 460. A partir de la taille 510, les broches ont une extrémité conique taraudée et sont fixées à l'aide d'une vis et d'une rondelle. Un circlips retient la douille en translation.

Les douilles en caoutchouc sont vulcanisées sur des buselures en laiton résistant à l'usure. Ces buselures sont montées sur les broches avec un jeu permettant leur libre rotation ainsi qu'une petite translation. Ainsi la sollicitation des paliers est considérablement réduite. La forme particulière des douilles en tonnelet échancré assure une bonne répartition des efforts, même en cas de désalignement, limitant ainsi le moment de flexion dû l'effort radial sur la broche. Il en résulte un accroissement de la durée de vie des douilles et des broches.

Télécharger le catalogue PENCOflex
Taille : 1.5 MB | Date : 12-10-2011

Télécharger le manuel d'installation et d'entretien
Taille : 568.4 kB | Date : 13-10-2011

Comportement dynamique

L'élasticité et le pouvoir amortisseur des douilles en caoutchouc permettent d'absorber des à-coups et d'abaisser la vitesse critique. Sollicitées par un couple croissant, les douilles deviennent progressivement plus raides grâce aux échancrures réduisant ainsi l'effet de résonance aux vitesses critiques.

Exécution PB : avec tambour de frein
Cette exécution comporte deux parties :

• le plateau femelle standard,
• un plateau mâle équipé d'un tambour de frein.

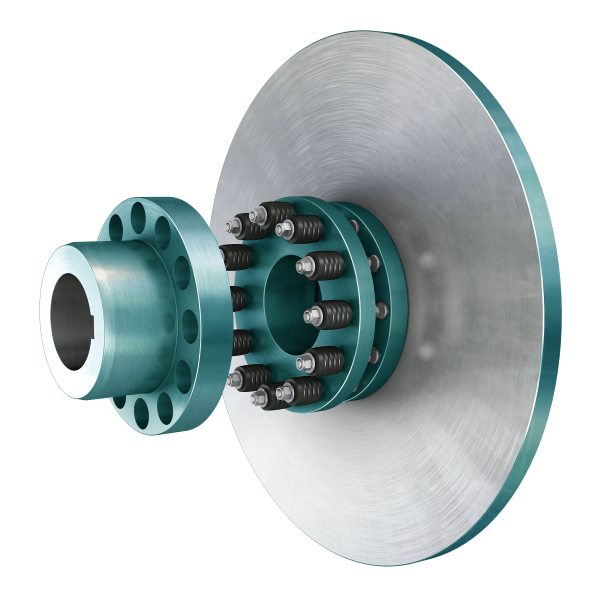

Exécution PD : avec disque de frein

Cette exécution comporte quatre parties :

• le plateau femelle standard
• une pièce intermédiaire,
• un moyeu,
• un disque plein, pincé entre les deux précédentes pièces. (Disque ventilé sur demande)

Cette conception exemplaire assure une grande fiabilité du freinage dans les conditions les plus difficiles.
Notre PENCOflex PD répond aux normes de sécurité les plus élevées pour les grues, treuils et élévateurs

Des conceptions spécifiques peuvent également être fournies sur demande. Exemples : jeu axial limité, isolation électrique,montage hydraulique, frettes incorporées, accouplement débrayable, broches de cisaillement, butée axiale etc…
